태양광인버터 테스트 및 자동화 솔루션
총 9개의 상품이 있습니다.
- 갤러리형
- 리스트형
-

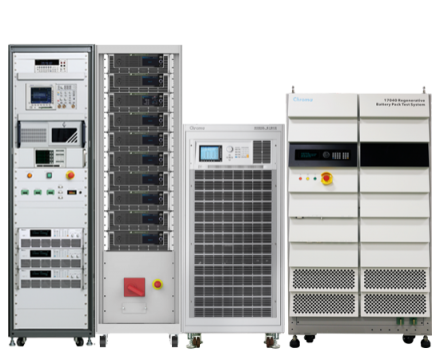

- 전력 변환 시스템(PCS) ATS Model 8000
- 전력 변환 시스템(PCS)은 양방향 에너지 변환을 달성하기 위해 배터리 시스템과 그리드 사이에 연결된 장치입니다. Chroma 8000 ATS는 PCS의 자동화된 테스트 및 검증을 위해 특별히 설계된 맞춤형 시스템입니다. 8000 ATS를 기본으로 Chroma 61800, 62000D 및 17040 그리드/배터리 시뮬레이터 및 측정 장비를 갖춘 이 다용도 플랫폼은 PCS 그리드 연결 테스트, PCS 성능 테스트, PCS 출력/입력 특성 테스트, PCS 보호 특성 테스트 및 광전지 특성 테스트를 수행할 수 있습니다. 이 테스트는 IEC62933, 중국 국가 표준 GB/T34120 및 GB/T34133, 한국 표준 SGSF-04-2012-07, 독일 저전압 그리드 연결 표준 VDE-AR-N 4105의 예비 테스트 요구 사항을 충족합니다. 사용자는 필요한 테스트 조건과 사양을 확인하기만 하면 최적화된 PCS ATS는 자동화된 PCS 테스트를 수행할 수 있습니다.
Download Chroma PV Inverter PCS 테스트 가이드 2.0 백서 다운로드 white paper
News：뉴스: ESS용 전력 변환 시스템 - 새 테스트 가이드 무료 다운로드
-

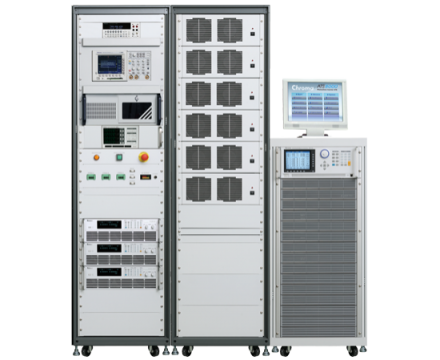

- PV 인버터 ATS Model 8000
- 다음 Chroma ATS 소개에서는 PV 인버터에 대한 몇 가지 애플리케이션을 소개합니다. 이는 사용자 지정 시스템입니다.
Chroma 8000 ATS는 PV 인버터(테스트 대상 장치)에 최적화된 표준 테스트 항목을 갖추고 있으며 IEEE1547, 1547.1, UL1741, GB/T 19939, NB/T 32004, CGC/GF004/GF035 예비 테스트 요구 사항을 충족합니다. 사용자는 테스트를 수행하기 위해 표준 테스트 항목에 대한 테스트 조건 및 사양만 정의하면 됩니다.
-

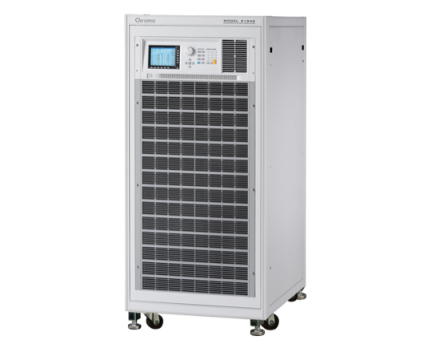

- 재생 그리드 시뮬레이터 Model 61830/61845/61860/61800-100
- 출력 전력
61830: 30kVA
61845: 45kVA
61860: 60kVA
61800-100: 105kVA
61800-100 (800VLN): 105kVA
출력 전압:
0~300V
0~400V(옵션*1)
0~500V(옵션*2)
0~800V*3
출력 주파수: DC, 30Hz~100Hz
사용자가 선택할 수 있는 단일 위상 또는 3상 출력
Accept reverse rated apparent power with regenerative conversion to grid
PV 인버터, 스마트 그리드 및 EV 관련 테스트 응용 분야를 위해 특별히 설계됨
800VLN output voltage for high voltage high power grid tied PV inverter, PCS test application (61800-100 800VLN)
전압 및 주파수에 대한 프로그래밍 가능 슬루레이트 설정
프로그래밍 가능 전압 및 전류 제한
위상 각도 제어 ON/OFF
PLD(전력선 방해) 시뮬레이션 테스트를 위한 LIST(리스트), PULSE(펄스), STEP(스텝) 모드 기능
전압 강하, 순간 정전 및 전압 변동 시뮬레이션
고조파, 상호 고조파 파형 합성기
전류 고조파를 포함한 포괄적인 측정 기능
아날로그 프로그래밍 가능 인터페이스
원격 인터페이스: GPIB, RS-232, USB 및 이더넷
Parallel output function supports three phase mode only (not single phase mode)
재생 AC 부하 기능 (옵션)
XHV 기능 (옵션)
*1: 61830/61845/61860 option
*2: 61800-100 option
*3: 61800-100 (800VLN)
-

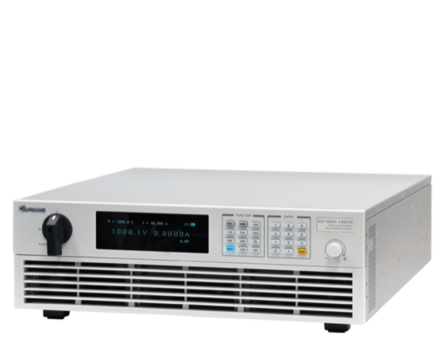

- 솔라 어레이 시뮬레이터 Model 62000H-S Series
- · 전압 범위: 0~150V/600V/10000V/1500V/1800V
· AC 입력 전압 범위: 200/220Vac, 380/400Vac, 440/480Vac
· 손쉬운 마스터/슬레이브 병렬 작업 최대 1.5MW 포함 3U/18kW 고출력 밀도 모듈
· 빠른 과도 응답 솔라 어레이 시뮬레이션(solar array simulation).
· 여러 태양전지 물질의 I-V 특성 시물레이션(충전율)
· 맑은 날부터 구름으로 덮힌 날까지 다양한 날씨 조건의 동적 조사 밀도 및 온도 레벨 시뮬레이션
· 섀도우 I-V 곡선 출력 시뮬레이션(최대 4096개 데이터 지점)
· 낮은 누출 전류(< 3mA) · 정밀 V&I 측정 · 자동 I-V 프로그램: 100 I-V 곡선 및 체류 시간 1~15,000초
· 정적 및 동적 MPPT 효율성 테스트(누적 에너지 메서드)
· 소프트 패널을 통해 기록된 데이터 · Ethernet/ USB / RS232 / RS485 / GPIB / APG 인터페이스
· 소프트 패널을 통해 PV 인버터의 MPPT 추적 실시간 분석
· 무료 그래픽 사용자 인터페이스 - 작업용 소프트 패널
· 실제 세계 날씨 시뮬레이션 빠른 I-V 곡선 업데이트 비율: 1초
· 여러 MPPT 테스트에 대해 최대 10채널 SAS 제어 지원
· EN50530, Sandia, CGC/GF004,CGC/GF035 및 NB/T 32004의 내장 동적 MPPT 테스트 프로필
-

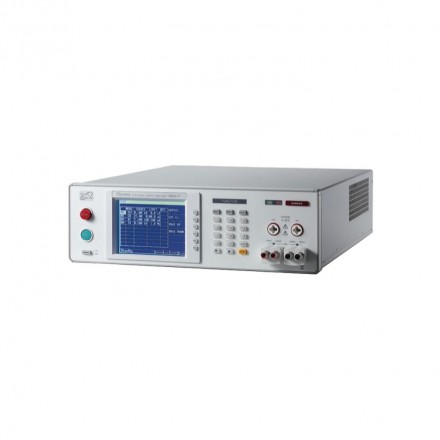

- 전기 안전 분석기 Model 19032/19032-p
- Chroma 19032
· ACWV/DCWV/IR/GB/LC five instruments in one
· Function test up to 20A · Programmable voltage output and limit value
· OSC open/short check · Flashover detection
· Human protection circuit
· Multi-scan device support dynamic leakage current test
· Standard RS232 interface · Optional GPIB interface
· Large LCD panel · Front panel lockout function
· Support PC software
· CE certification Chroma
19032-P
· 500VA output
· AC 100mA output
· Ground bond up to 40A
· Floating output, compliance with EN50191
· USB interface, compatible with USB TMC
· GFI human body protection circuit
· CE certification
-
- 디지털 전력계 Model 66203/66204
- · 전압 범위:
。 15/30/60/150/300/600 Vrms
。 1200Vrms, 1800Vrms(선택적 키트)
· 전류 범위: 0.005/0.02/0.05/0.2/0.5/2/5/20Arms
· 주파수 범위: DC, 10Hz~10kHz · 내장된 고속 DSP, 16비트 아날로그/디지털 컨버터
· 랙 절반 크기, 최대 4개 입력 모듈 · 다양한 단상 및 3상 배선 구성 지원(다이어그램 참조)
· 고 전류 측정을 위한 외부 션트 및 CT 지원 · 5mA 최소 전류 범위 및 0.1mW 전력 분해능
· ENERGY STAR / EN 50564 / IEC 62301 / ErP / SPEC 규격을 충족함
· 불안정한 전력 측정에 대한 축적된 에너지 메서드 포함
· 사용자 정의 기준, 자동 PASS(통과)/FAIL(실패) 표시 제공
· 듀얼 전류 션트 설계, 폭넓은 전류 범위에서 높은 정확도 제공
· THD 및 사용자 지정 오더 왜곡 측정
· 돌입 전류 및 에너지 측정
· 전압/전류 고조파 측정 최대 50차
· 높은 전류 측정 응용 분야를 위한 초고정밀 DCCT 선택적 키트 지원
