전기 안전 테스트 솔루션
총 16개의 상품이 있습니다.
- 갤러리형
- 리스트형
-

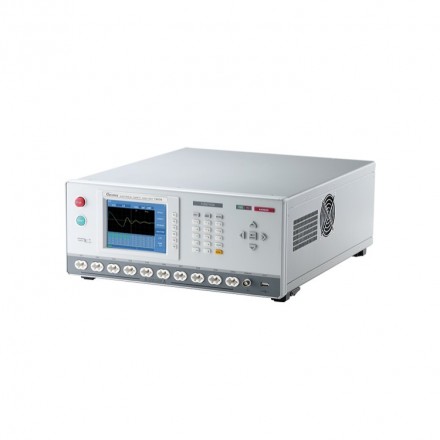

- 불량 컴포넌트 EST 분석기 Model 19036
- 10채널 다기능(5가지 기능을 한 장비로) 전기안전도 분석기 ( Impulse, DCR, AC Hi-pot, DC Hi-Pot, IR Test )
AC/DC Hi-pot 테스트
AC 0.05~5.0 kV / DC 0.05~6.0 kV
시험 전 시료 연결 상태 확인용 고속 프로브(Test Probe)콘텍 체크 기능
절연 저항(Insulation Resistance) 테스트
DC 0.05~5.0 kV (0.1M~50G Ohm)
DC 저 저항(DC Resistance) 테스트
DCR Balance
임펄스 와인딩 테스트(Impulse Winding Test)
200MHz 고속 데이터 샘플링 스피드
IWT BDV(Break Down Voltage)모드에서 2가지 판정 기능
면적비교(AREA) 판정방법
라플라시안(LAPLACIAN) 판정방법
테스트 모드에서 7가지 판정 기능
면적비교(AREA) 판정방법
파형차이 면적 비교(Difference AREA) 판정방법
라플라시안(LAPLACIAN) 판정방법
플루터(FLUTER) 판정방법
ΔPeak%
ΔResonant Area
Δfr%
Δ /Y 저 저항 테스트 (Δ/Y DCR )
임펄스 와인딩 테스트 비교(IWT CMP)
고속 프로브 콘텍 체크(HSCC)
오픈/단락 체크(OSC)
3302/3252 LCR Meter 연동 인덕턴스, Q-값 측정 지원(옵션)
인덕턴스(Lx)
인덕턴스 밸런스(Lx 밸런스)
접지 장애 차단(Ground Fault Interrupt)
최대 40개 채널 스캐닝 테스트 지원 (옵션)
표준 LAN, USB, RS232 인터페이스
USB 데이터 저장 및 화면 캡처 기능
사용자 인터페이스: 영어, 중국어 번체 및 중국어 간체
-

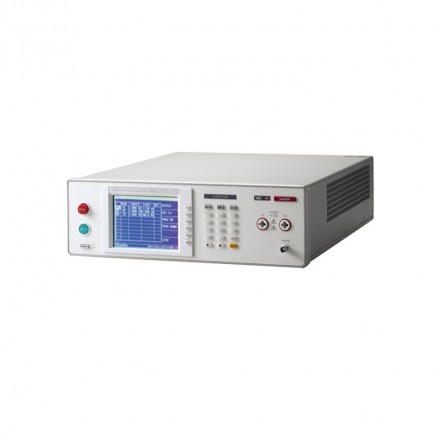

- Hipot 분석기 Model 19055/19055-C
- 주요 특징
500VA 출력 전력
부동 출력, EN50191 준수
CDD(코로나 방전 감지, 19055-C만)
플래시오버 감지
BDV(파괴 전압) 분석
HFCC(고주파 접촉 확인)
OSC(오픈/단락 확인)
GFI
표준 RS-232 및 핸들러 인터페이스
선택적인 GPIB 인터페이스
고장 시 키 잠금
프로그래밍 가능 전압 및 테스트 제한
A190301 8HV 스캐닝 박스 지원
기능<
Hipot
- AC 5kV/100mA
- DC 6kV/25mA
절연
- 최대 5kV
- 1MΩ~50GΩ
-

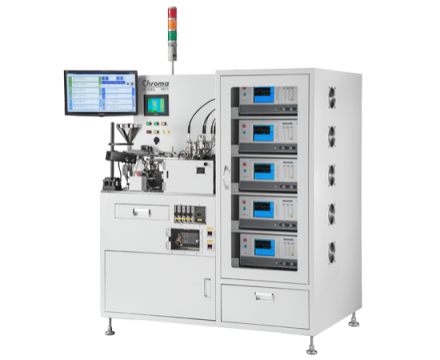

- 인덕터 층간 단락 ATS 모델 Model 1871
- 적용 크기 3.2mm x 2.5mm~1.6mm x 0.8mm
테스트 및 패킹 속도 600ppm~1,500ppm
Layer Short 판정 기능:
Area
Laplacian
Peak Ratio
Resonant(공진) Area
Contact Check 기능이 탑재되어 _외부 Fixture 수명 주기를 확장합니다.
테스트 요구 사항을 기반으로 한 ATS 선택을 위한 2~5개 테스트 스테이션이 제공됩니다.
인덱스 디스크 설계로 인덕터 제거
4선 측정 테스트 소켓 설계.
각 테스트 스테이션에 독립적 NG(_불량) 제품 _분류 박스 배치.
제품 품질을 실시간으로 모니터링하기 위해 설계된 독점 데이터 _로그 소프트웨어
빠르고 안정적이고 안전한 장비
-

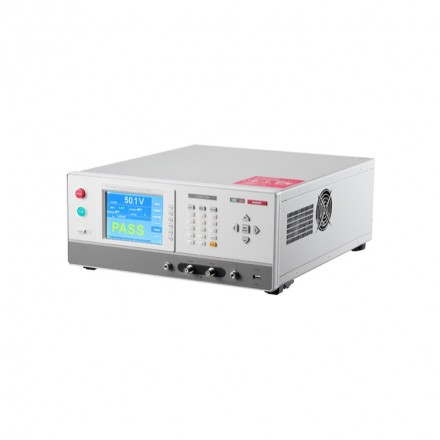

- 임펄싱 와인딩 테스터 Model 19301A
- 높은/낮은 인덕턴스 테스트 적용(0.1uH~1mH)
10V~1000V 임펄스 전압 테스트(0.06V 테스트 분해능 포함)
20ms 고속 테스트(ACQ용 P1.0)
인덕턴스 접촉 확인 기능
인덕턴스 전압 보상 기능
높은 임펄스 테스트 샘플링 속도(200MHz), 10비트
BDV(항복 전압) 분석
파형 분석 민감도를 높이기 위한 저전압 범위(25V/50V/100V/200V/400V/800V/1000V)
중국어(번체)/중국어(간체)/영어 사용자 인터페이스
파형 및 화면 캡처 관리를 위한 USB 포트
그래픽 색상 디스플레이
표준 LAN, USB 및 RS232 인터페이스
-

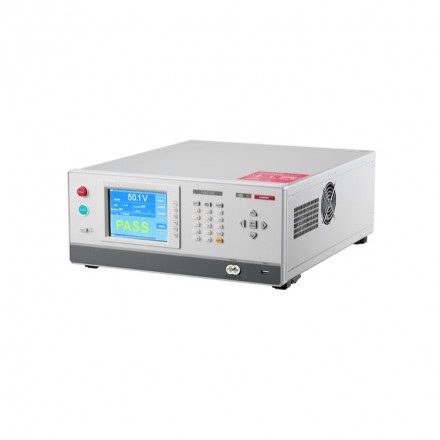

- 임펄싱 와인딩 테스터 Model 19305 Series
- 높은 임펄스 테스트 샘플링 속도(200MHz), 10비트
6kV 임펄스 전압 테스트
BDV(항복 전압) 분석 기능
고속 테스트
10채널 출력(19305-10)
최대 40개 채널 스캐닝 테스트 지원
중국어(번체)/중국어(간체)/영어 사용자 인터페이스
파형 및 화면 캡처 관리를 위한 USB 포트
그래픽 색상 디스플레이
표준 LAN, USB 및 RS232 인터페이스
-

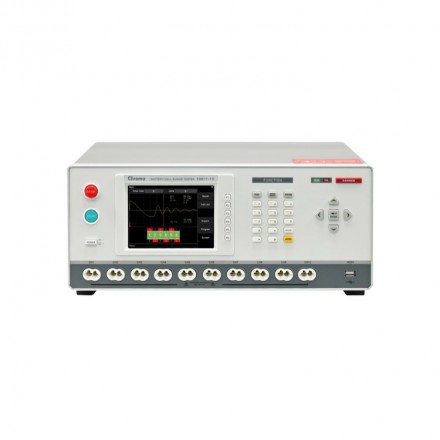

- 배터리 셀 서지 테스터 Model 19311 Series
- 최대 출력 전압: 6kV(DUT의 정전 용량에 따라 다름)
펄스 간격: 30ms ~ 3000ms
8가지 판정 유형:
구역
차등 구역
플러터
라플라시안
1차 피크 전압(V1)
3 차 피크 전압(V3)
피크율
Δ피크%
접점 체크
파괴 전압 모드(BDV 모드)
샘플링 속도: 200MHz
스캔 테스트를 위해 최대 25개의 채널 지원(A190362 옵션이 있는 19311-10)
사용자 인터페이스:
영어
중국어 번체
중국어 간체
USB 플래시 드라이버 지원
파형, 테스트 조건 및 테스트 결과 저장
화면 캡처
파일 백업
그래픽 색상 디스플레이
표준 원격 인터페이스: LAN, USB & RS232
