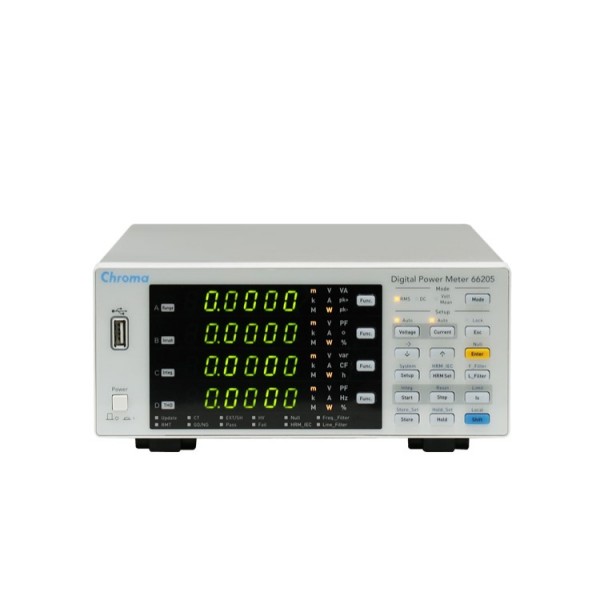

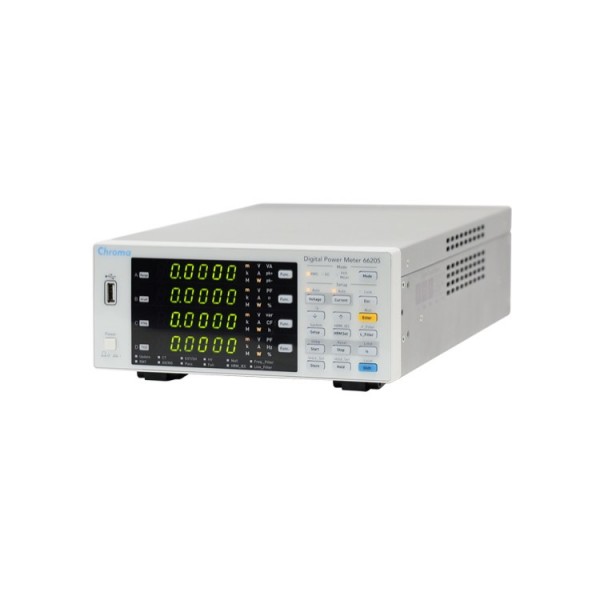

66205는 단일 채널 측정을 위해 특별히 설계된 2세대 66200 시리즈 전력계입니다. 이 전력계는 최첨단 설계 덕분에 고도로 정확한 전력 측정을 제공하여 IEC 62301/EN50564 표준 요구 사항을 충족할 수 있습니다. 66205의 기능 개선으로 전력 측정 기능이 폭넓은 응용 분야를 지원하도록 확장되었습니다.

스마트 범위 기능은 66205 전력계에 추가된 새 기능 중에 가장 중요한 기능입니다. 스마트 범위는 전력 통합 모드에서 자동 모드의 측정 범위로 유효 전력 측정을 수행할 수 있게 해 줍니다. 감지된 전압 및 전류의 변경 사항을 기반으로 적합한 범위를 자동으로 선택하는 Chroma만의 설계를 통해 측정 통합 시 시간이 지남에 따라 최고의 정확도를 보장합니다.

66205는 5mA에서 30A까지 10개의 선택 가능한 전류 측정 범위를 제공합니다. 정격 전류 60A ~ 1200A의 외부 전류 센서 옵션을 사용하여 전류 측정 범위를 늘릴 수 있습니다. 6개의 선택 가능한 전압 범위는 600V까지 사용할 수 있습니다.

외부 센서 옵션 A662023을 사용하여 전압 측정 범위를 1.8kV까지 늘릴 수 있습니다. 66205는 최대 0.05%의 낮은 범위 오류율을 제공하며 IEC 62301/EN50564의 측정 불확실 사양을 충족할 수 있습니다.

66205 전력계는 IEC 61000-4-7을 준수하도록 설계되었습니다. 5Hz 주파수 분해능 및 패킷 고조파 기능을 갖춘 지속적 고성능 고조파 측정은 하위 고조파, 상호 고조파 및 고조파를 정확하게 측정할 수 있게 해 줍니다.

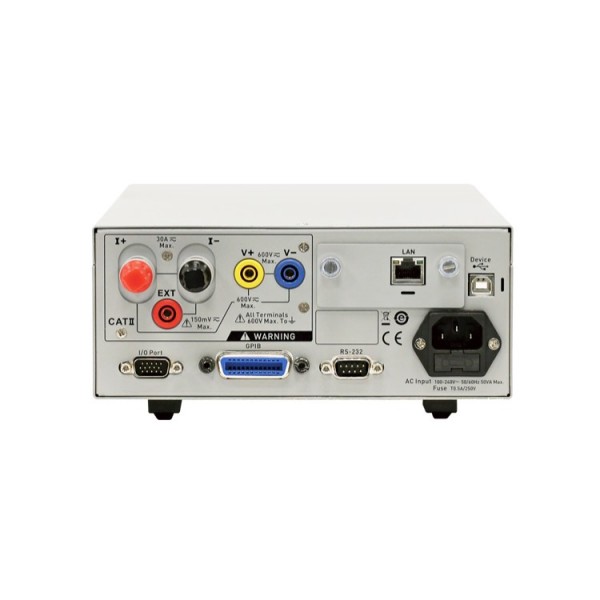

원격 작업의 경우 66205는 GPIB, USB, RS-232 및 LAN(선택 사항)을 포함한 4개 종류 통신 인터페이스를 제공합니다. 소프트 패널을 사용하여 완전한 테스트 보고서를 생성하고 전력 품질 테스트 및 규정 테스트를 수행할 수 있습니다. 또한 STORE(저장) 기능을 통해 측정된 값을 기록하고 USB 스토리지 장치에 저장합니다. Limit(제한) 기능은 GO전압, 전류 및 전력 매개 변수의 상한, 하한에서 GO/NG 테스트를 수행함으로써 생산 테스트에 사용할 수 있습니다. 또한 I/O 포트 사용 시 자동 생산에 통합될 수도 있습니다. 66205는 R&D, 생산 및 품질 제어의 까다로운 업무를 처리하는 데 매우 적합합니다.

66205 전력계는 다음과 같은 신뢰할 수 있고 정확한 측정 항목을 제공할 수 있습니다. Vrms, Vpeak+, Vpeak-, V_harmonic, V_THD, CFV(파고율 전압), Irms, Ipeak+, Ipeak-, I_harmonic, I_THD, Is(돌입 전류), CFI(파고율 전류), W, VA, VAR, PF, Freq_V, Freq_I, Wh, Ah, º(위상 정도).

매개 변수 측정 메서드: 기간 내 전압 및 전류 매개 변수 측정을 벗어나 격차 없이 지속되는 평균 이동 기간 해당 기간에 대한 시간 설정은 '데이터 업데이트 속도 x AVG 번호 설정'과 동일합니다.

라인 필터는 ≥70dB의 높은 감쇠율의 디지털 Lowpass 필터입니다. 라인 필터가 활성화되면 측정된 값에는 스위칭 컨버터의 높은 주파수 소음 등 높은 주파수 콘텐츠가 포함되지 않습니다. 66205는 다음과 같이 차단 주파수와 라인 필터 3개 세트를 제공합니다. OFF(끄기), 500Hz 및 5.5 kHz. 5.5kHz 차단 주파수가 있는 라인 필터는 IEC 61000-3-2 국제 표준을 준수합니다. 이 필터는 고조파를 측정할 때 켜는 것이 좋습니다.

66205는 IEC 61000-4-7에 따라 고조파 측정 사양을 충족하도록 설계되었습니다. 고조파 측정 IEC 모드 하에서 하이엔드 IEC 61000-4-7 규정 준수 전력 분석기의 THD 측정 결과와 일치하는 THD 측정을 획득할 수 있게 해 줍니다. 66205는 66200 소프트 패널과 통합되어 IEC 62301(대기 전력 측정) 및 IEC 61000-3-2:2018(전류 고조파 한계 테스트) 사전 적합성 테스트 솔루션을 제공합니다.

고조파 측정 디스플레이 기능(활성화된 경우)은 전면 패널 디스플레이의 각 고조파 오더에 대한 위상 각도와 진폭을 보여 줍니다. 다음 예제에서는 고조파 디스플레이 기능을 설명합니다.

AC 소스 합성 기능을 사용하여 진폭이 22V이고 위상 각도가 30도인 3차 고조파와 기본 주파수 50Hz에서 220V로 구성된 전압 파형을 생성합니다.

▲ 기본 주파수에 대해 220V의 진폭 표시

▲ 3차 고조파 오더의 진폭이 표시됨

▲ 3차 고조파 오더의 위상 각도가 표시됨

스마트 범위 기능은 고유한 설계로 자동 모드에서 측정 범위와 더불어 전력 통합을 지원합니다. 이 기능을 사용하면 충전 전압 및 전류 측정에 대해 가장 적합한 측정 범위를 선택하여 전력 통합 모드 하에서 측정 범위 변경 전이 동안 데이터 손실이 없도록 보장합니다.

66205 전력계에는 내장된 돌입 전류(Is) 측정 기능이 포함되어 있습니다. 사용자는 측정 시작 지점을 트리거하기 위해 전류 레벨을 설정할 수 있습니다. 사용자는 외부 TTL 신호를 사용하여 장치 뒷면에 있는 제어 I/O 신호 포트를 통해 돌입 전류 측정을 트리거할 수 있습니다. 지연 매개 변수를 활용하면 트리거 지점 A 이후 피크 값 B를 우회할 수 있습니다. 매개 변수 T로 프리셋 시간(T) 동안 피크 값을 측정하기 위해 설정 기간을 지정할 수 있습니다.

66205에서는 전압 또는 전류를 입력 전력을 측정하기 위한 동기 신호로 선택할 수 있습니다. 테스트 중인 여러 종류의 장치에서 전압 또는 전류에 대한 왜곡은 더 높을 수 있습니다. 보다 낮은 왜곡으로 측정을 동기화하여 전력 측정을 개선합니다. 전압 신호를 동기화 신호로 선택: 전압 신호 왜곡이 전류보다 낮고 보다 안정적일 경우 전압이 동기화 신호 소스로 선택됩니다. 전류 신호를 동기화 신호로 선택: 전류 신호 왜곡이 전압보다 낮을 경우 전류가 동기화 신호 소스로 선택됩니다.

저장 기능을 사용하면 특정 매개 변수 형식에 따라 측정된 데이터를 기록할 수 있습니다. 내장 메모리에 저장이 완료되면 USB 호스트 인터페이스를 통해 측정된 데이터 파일(.CSV 형식)을 USB 저장 장치로 전송하여 사후 데이터 분석을 할 수 있습니다.

66205는 A662023 HV 측정 키트를 옵션으로 추가하여 HV PV 인버터, PCS 테스트 애플리케이션을 위해 최대 1800Vrms의 DC 또는 AC(47Hz~63Hz 주파수 범위) 고전압 측정 솔루션을 제공할 수 있습니다.

외부 션트는 측정된 전류가 30Arms 전류 범위보다 높을 경우의 대체 메서드입니다. 사용자는 0.0001m~99.999ohm의 범위로 외부 션트의 저항 값을 설정할 수 있습니다. 외부 션트 기능은 AC 및 DC 전류 측정에 적용할 수 있습니다.

CT 기능은 측정된 전류가 30Arms의 전류 범위보다 높을 경우 대체 방법을 제공하고 CT 및 DCCT를 모두 지원합니다. CT는 AC 전류 측정만 지원하고(NO DC) DCCT는 AC 및 DC 전류 측정을 둘 다 지원합니다.

66200 전력계는 USB, GPIB 또는 LAN 인터페이스를 통해 컴퓨터에서 측정된 파라미터를 제어하고 판독할 수 있는 그래픽 사용자 인터페이스 소프트웨어(소프트 패널)를 제공합니다. 사용자는 차트 기능을 사용하여 손쉽게 측정된 전압과 전류 파형을 확인하고 매개 변수 판독 항목에서의 변경 사항을 모니터링할 수 있습니다. 추가 기능에는 추가 분석을 위해 파일에 데이터를 쓰고 선택한 매개 변수를 기록할 수 있는 기록 기능이 있습니다. 66200 소프트 패널은 UUT가 고조파 전류 요구 사항을 충족하는지 시험할 수 있는 IEC 61000-3-2* 고조파 전류 제한 테스트(사전 규정 준수)를 지원합니다. 전력 효율성 소프트 패널*은 Chroma의 전자 부하와 AC 소스를 통합하여 전력 효율성을 테스트하고, 테스트 완료 시 보고서를 자동으로 생성하는 테스트 보고서 기능을 사용하여 데이터를 기록하는 효율적인 솔루션을 제공합니다.
