EV 충전 호환성 ATS
EV 충전 호환성 ATS

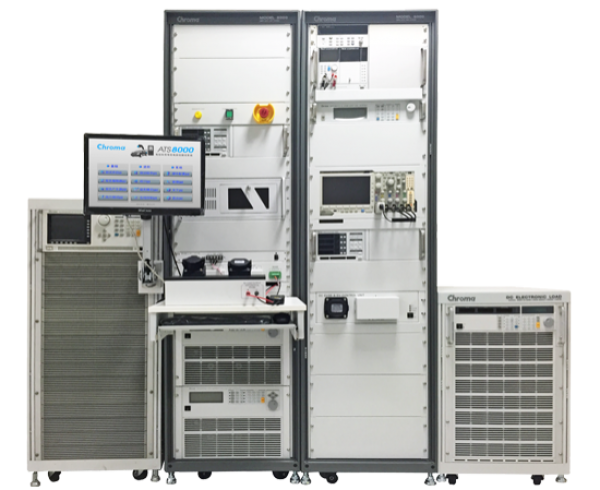

전기 자동차 공급 장비 ATS(EVSE ATS) Model 8000
다양한 테스트 요구 사항에 맞게 조정할 수 있는 맞춤형 테스트 솔루션
개방형 시스템으로 다양한 차량 모델의 충전 전력 곡선 로딩 가능
다양한 충전 인터페이스를 사용한 멀티 커플러 테스트 지원
시스템은 예비 충전 전력 및 통신 인터페이스로 확장될 수 있습니다.
시스템에는 양방향 전원 공급 장치가 포함되어 있으며 V2L/V2H/V2G를 지원합니다.
글로벌 AC 및 DC 관련 충전 표준 지원:
AC: SAEJ1772, IEC62196-2, GB/T20234.2
DC: CCS, NACS, CHAdeMO, GB/T, GB/T 2015+, ChaoJi
기능 및 통신 프로토콜 테스트: IEC61851-1, IEC61851-23, GB/T18787, GB/T27930, ISO15118-4, ISO15118-5, ISO15118-20, DIN70122, CHAdeMO 0.9/1.0/2.0/3.0
개방형 시스템으로 다양한 차량 모델의 충전 전력 곡선 로딩 가능
다양한 충전 인터페이스를 사용한 멀티 커플러 테스트 지원
시스템은 예비 충전 전력 및 통신 인터페이스로 확장될 수 있습니다.
시스템에는 양방향 전원 공급 장치가 포함되어 있으며 V2L/V2H/V2G를 지원합니다.
글로벌 AC 및 DC 관련 충전 표준 지원:
AC: SAEJ1772, IEC62196-2, GB/T20234.2
DC: CCS, NACS, CHAdeMO, GB/T, GB/T 2015+, ChaoJi
기능 및 통신 프로토콜 테스트: IEC61851-1, IEC61851-23, GB/T18787, GB/T27930, ISO15118-4, ISO15118-5, ISO15118-20, DIN70122, CHAdeMO 0.9/1.0/2.0/3.0
제품 상세 정보
AC 충전소는 AC/DC 변환 후 전원 배터리를 충전하기 위해 EV의 온보드 충전기(OBC)와 함께 작동합니다. Chroma의 AC EVSE ATS는 다양한 전력과 통신 프로토콜, 사양의 제품을 테스트할 수 있는 출력 및 통신 인터페이스를 갖추고 있습니다.
- 충전 단계 시뮬레이션, 누출 전류, 접지 단선, 컨트롤 파일럿(CP) 신호 단선/접지 단락, 연결 확인(CC) 신호 단선, 비정상 저항 시뮬레이션 등 AC EVSE 테스트를 통해 EV 충전 회로를 시뮬레이션합니다.
- SAE J1772, IEC 62196 및 GB/T 20234를 준수하는 세 가지 유형의 AC 충전 커플러를 지원합니다.
- RB/RC 저항 시뮬레이션 및 CP 신호 테스트
- 트리거 동기 신호 채널을 제공합니다. StateB, StateC, StateD, Sync1 및 GND_Sync.
- 옵션 NACS AC 충전 소켓 고정 장치
DC 충전기는 급속 충전과 직접적인 연관이 있습니다. 전압, 전류 및 전력이 모두 AC 시스템보다 높으며 전기 자동차의 전원 배터리를 직접 충전합니다. 따라서 DC 충전기는 더 높은 장비 사양과 통신 기술을 요구합니다. Chroma는 다양한 국가에서 호환되는 고품질 전력 전자제품과 충전 테스트 인터페이스를 제공하여 모든 테스트 사양을 완벽하게 지원합니다.
- 차량 측 충전 회로를 시뮬레이션합니다. 충전 프로세스, 누설 전류 테스트, 접지 고장 테스트, CP/CC 신호 이상 테스트, 시뮬레이션된 이상 저항 테스트 등을 시뮬레이션합니다.
- PLC 통신 시뮬레이션 , ISO15118-4/-5/-20, DIN70122 지원
- CAN 통신 시뮬레이션 , GB/T 27930 지원
- 통신 프로토콜에 대한 송수신 데이터 시간 기록을 제공합니다.
- 여러 대의 EV 충전과 관련된 시나리오를 시뮬레이션할 수 있습니다.
- 트리거 신호 채널: StateB, StateC, StateD, Sync1, GND_Sync
- EV 시뮬레이션은 CHAdeMO 0.9/1.0/1.2/2.0/3.0 테스트 규정을 지원합니다.
- 선택 가능한 V2H 테스트 항목 제공
- 시뮬레이터와 EVSE 간 CAN 메시지 데이터 모니터링을 허용합니다.
- EVSE 기능 테스트 또는 EV 충전 호환성 테스트 간 전환 가능
- 제어 파일럿 신호를 시뮬레이션할 수 있으며 80701 CAN 통신 인터페이스와 결합하면 GB/T 2015+ 및 ChaoJi 테스트 항목을 지원합니다.
- ChaoJi V2X용 제어 파일럿 회로를 지원합니다.
Chroma는 테스트 시스템과 차량을 통합하고 조정할 수 있는 맞춤형 모바일 테스트 솔루션을 제공합니다. 모바일 테스터는 어디에서나 충전기의 유지보수 및 정기 점검을 수행할 수 있게 해 줍니다. 테스트 솔루션은 특히 공급업체, 자동차 제조업체 및 품질관리 부서에서 출하 후 제품의 품질을 유지하는 데 적합합니다.
Chroma는 고객사가 제품을 국제 시장에 출시할 수 있도록 관련 국제 테스트 항목을 지원하는 테스트 시스템을 제공합니다. Chroma 8000 ATS를 사용하여 SAE, CNS, NB/T, GB/T, ISO, IEC, DIN, CHAdeMO, NACS, ChaoJi 및 MCS를 포함한 모든 주요 글로벌 테스트 표준을 테스트합니다.
