EV 충전 호환성 ATS

전기 자동차 충전 호환성 ATS Model 8000
  • 전기 자동차 충전 호환성 ATS Model 8000

EV 충전 호환성 ATS

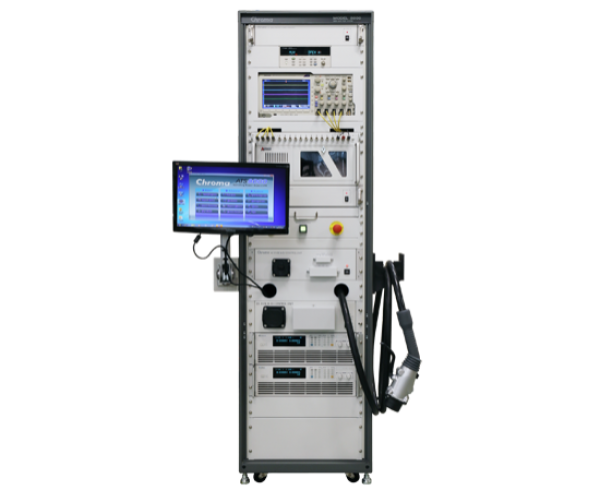

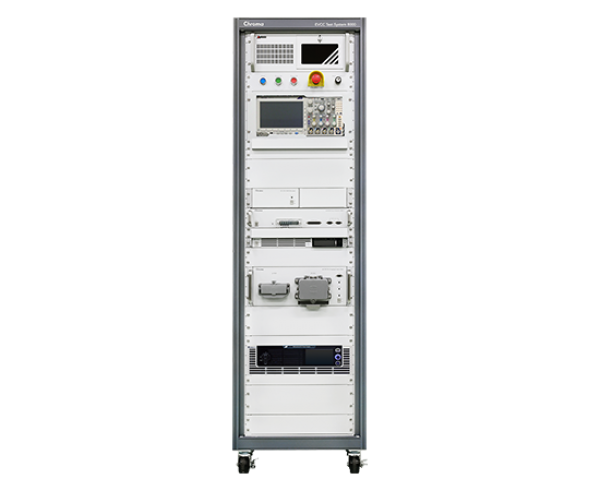

전기 자동차 충전 호환성 ATS Model 8000

Chroma 8000 ATS를 기반으로 사용자 정의 가능한 시스템은 EV AC/DC 충전 호환성 테스트를 독특하게 제공합니다.

Chroma 8000 ATS 기반 자동 테스트 시스템(ATS)
테스트 조건에 따라 테스트 계획 사용자 정의
명령을 사용하여 테스트 항목 및 프로그램을 편집하는 아키텍처 구조
다양한 테스트 조건 및 표준을 유연하게 처리하는 모듈형 아키텍처
쉽고 시간을 절약하는 테스트를 위한 사용자 친화적인 동작
지원되는 국가 표준:
SAE J1772
CNS 15511
NB/T 33001, NB/T 33002, NB/T 33008.1, NB/T 33008.2(중국)
GB/T 18487.1, GB/T 27930, GB/T 34657, GB/T 34658(중국)
IEC 61851(EU)의 AC/DC 충전 테스트 표준
CCS(Combined Charging System)를 위한 ISO 15118, DIN 70121/22
CHAdeMO(일본)의 DC 테스트 표준

제품 상세 정보

상호 운용 가능한 AC EV 충전 테스트 구조

Chroma는 AC/DC 소스, 시뮬레이터 및 관련 신호 발생기를 통합하여 주요 글로벌 표준에 맞는 완전한 EV 충전 호환성 테스트 솔루션을 제시합니다. 사용자는 이 테스트 시스템을 통해 글로벌 충전 표준 및 환경을 시뮬레이션하여 EV를 테스트할 수 있습니다.



 AC EVSE 신호 에뮬레이터(80619)

  • CP(컨트롤 파일럿) 신호의 PWM 신호 입력 소스를 설정하여 내부적으로 PWM 신호를 직접 생성하거나 외부 신호 발생기에서 불러오도록 합니다.
  • CP PWM 신호의 전압, 주파수, 듀티 사이클을 설정할 수 있습니다.
  • CC 저항 신호 출력을 시뮬레이션합니다.
  • 12V 및 24V 출력의 활성화 신호를 제공합니다.
  • AUX 신호는 12V 및 24V 출력의 16개 채널을 제공합니다.
  • 단일 이더넷 포트별 박스 기기 제어를 제공합니다.
  • 신호 출력에는 단락 보호가 장착되어 있습니다.



 AC/DC EV 충전 제어 장치

  • 전원 및 신호에 대한 통합 테스트 인터페이스를 표시합니다.
  • 빠른 연결 설계는 특정 테스트 요건에 따라 쉽게 전환할 수 있는 표준 충전 커플러를 제공합니다.



 DC EV 충전 호환성 ATS

DC 충전은 급속 충전과 연관이 있습니다. DC 충전의 전압, 전류 및 전력은 모두 AC 시스템보다 높으며 전기 자동차의 전원 배터리를 직접 충전합니다. 따라서, DC 충전은 더 높은 장비 사양과 통신 기술을 요구합니다. Chroma는 다양한 국가에서 호환되는 고품질 전력 전자제품과 충전 테스트 인터페이스를 제공하여 모든 테스트 사양을 완벽하게 지원합니다.



 DC EV 시뮬레이터



CCS DC EVSE 시뮬레이터

  • 전기 자동차용 PLC 통신을 시뮬레이션하고 ISO 15118, DIN 70121/22 및 기타 통신 표준의 테스트를 지원합니다.



CHAdeMO EVSE 시뮬레이터

  • CHAdeMO 규정을 준수하여 DC EV 테스트를 위한 충전 프로세스뿐만 아니라 충전기를 시뮬레이션할 수 있습니다.
  • 시뮬레이터는 CHAdeMO 0.9/1.0/1.1 테스트 규정을 지원합니다.
  • CAN1은 시뮬레이터와 EVSE를 모니터링하기 위한 CAN 데이터를 제공합니다.



통신 인터페이스 에뮬레이터(80618)

  • 이더넷 인터페이스를 통해 Chroma 8000 소프트웨어 시스템과 통신합니다.
  • CAN 2.0B(29비트) 중재 ID를 지원하는 총 4채널 CAN 버스를 제공합니다.
  • GB/T 27930 규정에 따라 멀티 코어 데이터는 SAE J1939 통신 프로토콜을 참조하며 메시지 전송 및 수신 시간에 대한 기록을 제공합니다.
  • 각 장치는 하나의 RS-232 및 하나의 RS-485 세트를 지원합니다.
  • 16개의 DI 및 16개의 DO는 DO를 제어하고 시스템 소프트웨어를 통해 DI 상태를 읽거나 GB/T 27930 기능을 사용하여 데이터를 송수신할 때 DO 출력을 제어합니다.
  • Ext-BU를 통해 A806110에 연결되며 각 장치에는 2개의 I2C 및 SMBus 통신 인터페이스가 있습니다. I2C 클럭은 슬래이브 역할이 가능하며, I2C 클럭은 1MHz(포트 1) 또는 400kHz(포트 2)일 수 있습니다.



 글로벌 테스트 표준

Chroma는 고객사가 제품을 국제 시장에 출시할 수 있도록 관련 국제 테스트 항목을 지원하는 테스트 시스템을 제공합니다. Chroma 8000 ATS를 사용하여 SAE, CNS, NB/T, GB/T, ISO, IEC, DIN 및 CHAdeMO를 포함한 모든 주요 글로벌 테스트 표준을 테스트합니다.
