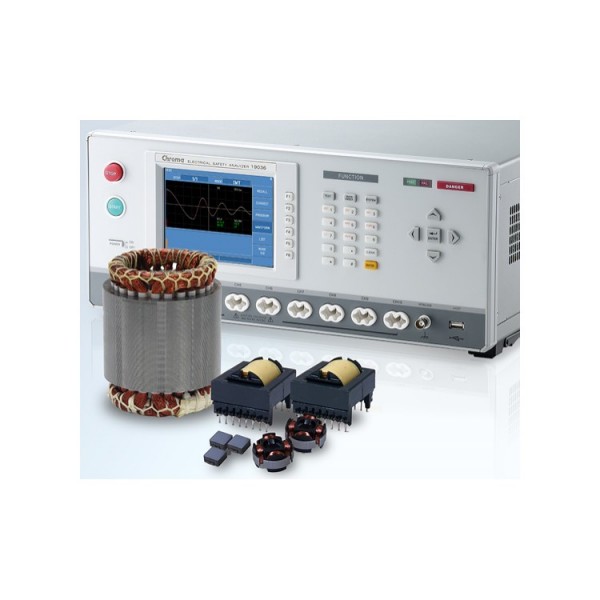

10채널 다기능(5가지 기능을 한 장비로) 전기안전도 분석기 ( Impulse, DCR, AC Hi-pot, DC Hi-Pot, IR Test )
AC/DC Hi-pot 테스트
AC 0.05~5.0 kV / DC 0.05~6.0 kV
시험 전 시료 연결 상태 확인용 고속 프로브(Test Probe)콘텍 체크 기능
절연 저항(Insulation Resistance) 테스트
DC 0.05~5.0 kV (0.1M~50G Ohm)
DC 저 저항(DC Resistance) 테스트
DCR Balance
임펄스 와인딩 테스트(Impulse Winding Test)
200MHz 고속 데이터 샘플링 스피드
IWT BDV(Break Down Voltage)모드에서 2가지 판정 기능
면적비교(AREA) 판정방법
라플라시안(LAPLACIAN) 판정방법
테스트 모드에서 7가지 판정 기능
면적비교(AREA) 판정방법
파형차이 면적 비교(Difference AREA) 판정방법
라플라시안(LAPLACIAN) 판정방법
플루터(FLUTER) 판정방법
ΔPeak%
ΔResonant Area
Δfr%
Δ /Y 저 저항 테스트 (Δ/Y DCR )
임펄스 와인딩 테스트 비교(IWT CMP)
고속 프로브 콘텍 체크(HSCC)
오픈/단락 체크(OSC)
3302/3252 LCR Meter 연동 인덕턴스, Q-값 측정 지원(옵션)
인덕턴스(Lx)
인덕턴스 밸런스(Lx 밸런스)
접지 장애 차단(Ground Fault Interrupt)

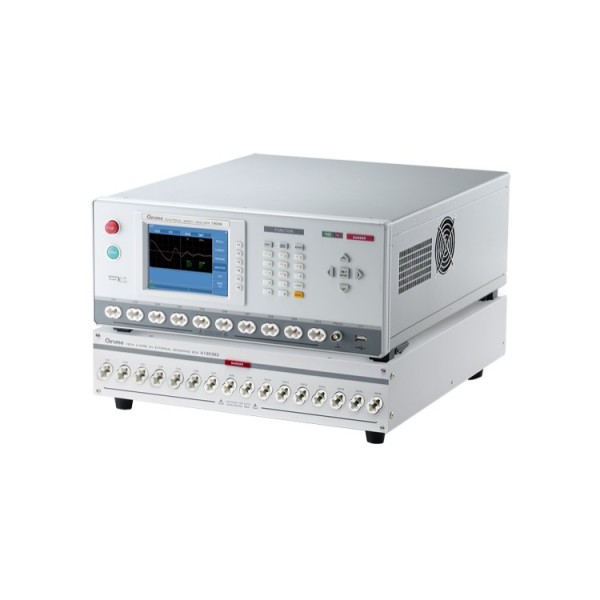

최대 40개 채널 스캐닝 테스트 지원 (옵션)
표준 LAN, USB, RS232 인터페이스
USB 데이터 저장 및 화면 캡처 기능
사용자 인터페이스: 영어, 중국어 번체 및 중국어 간체

· 제조사 : Chroma

· 원산지 : 대만

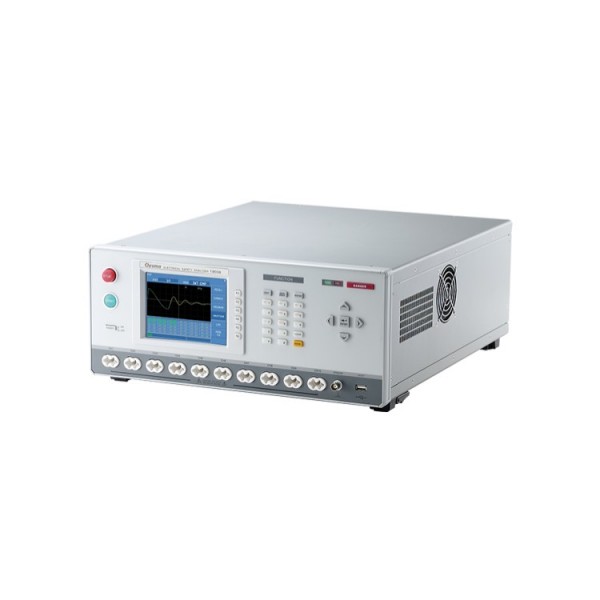

· 모델명 : 불량 컴포넌트 EST 분석기 Model 19036
