재생 DC 전자 부하 Model 63700 Series
전압 범위: 100V, 600V, 1,200V, 1,800V
현재 범위: 최대 540A
고출력 밀도: 18kW @ 3U 높이
에너지 회수 효율: 최대 93%
작동 모드: 일정한 전류, 일정한 저항, 일정한 전압 및 일정한 전력
마스터/슬레이브 병렬 제어, 최대 10개의 유닛 병렬 처리*
사용자 정의 전류 파형*
전면 패널을 통해 직접 프로그래밍할 수 있는 256개의 시퀀스*
매우 정확한 전압 및 전류 측정
DUT의 과전류/과부하 보호가 활성화될 때 전압, 전류 및 최대 전력점(Pmax)에 대한 보호 지점 측정
시간 측정, 배터리 방전 타이밍*
지능형 팬 제어
보호 기능: 과전류(조정 가능), 과열, 과전력(조정 가능) 보호, 과전압 경보

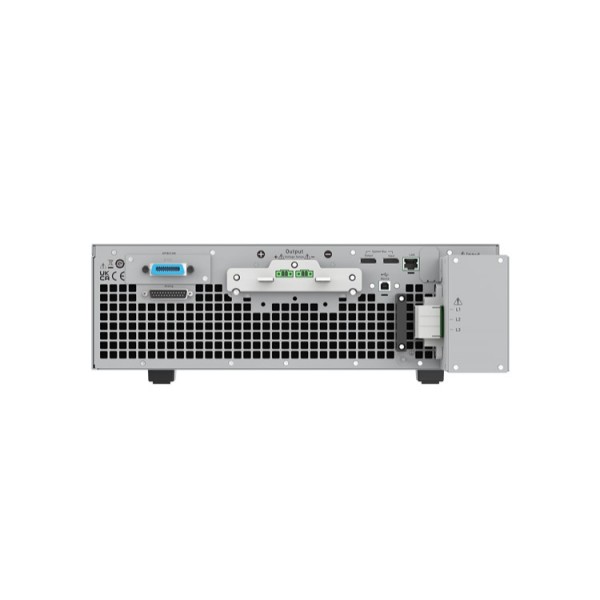

표준 USB 및 LAN 인터페이스
선택적 GPIB 또는 CAN 인터페이스
*이용 가능 여부를 문의해 주세요.
제품 상세 정보
크로마 63700 시리즈 재생 DC 전자 부하는 전기 자동차(EV) 배터리 방전, 연료 전지 방전, 고출력 전원 공급 노후화, DC EV 공급 장비(EVSE), 단방향 온보드 충전기(OBC), 연료 전지 시스템, 에너지 저장 시스템(ESS), AC/DC 및 DC/DC 전원 공급 번인 테스트 및 다양한 전력 전자 기기 응용 분야에서 제품 신뢰성 테스트에 적합합니다.
이러한 재생 DC 부하는 다양한 부하 특성을 시뮬레이션하는 동시에 전력망에 에너지를 공급할 수 있어 테스트 환경 온도, HVAC 전력 소비 및 전력 변환 전기 비용을 절감하는 효율적이고 지속 가능한 솔루션을 제공합니다.
63700 시리즈는 컴팩트한 3U 폼 팩터 내에서 높은 전력 밀도를 제공하며, 단위당 최대 18kW의 전력 정격과 최대 540A의 전류를 제공합니다. 사용자는 최대 전력 180kW와 최대 전류 1,200A를 위해 최대 10개의 유닛*을 병렬로 연결할 수 있습니다. 전압 옵션에는 100V, 600V, 1,200V, 1,800V가 포함됩니다.
시리즈의 모든 모델에는 외부 신호 제어 기능*이 탑재되어 있어 실제 전류 파형을 시뮬레이션할 수 있습니다. 마스터/슬레이브 제어는 동기화된 동적 로딩을 위해 동일한 63700 유닛을 병렬로 작동할 수 있게 합니다. 이 시스템은 최대 256개의 프로그래머블 시퀀스*를 저장할 수 있으며, 이는 언제든지 로드할 수 있어 테스트 기간을 단축하고 자동화된 테스트 중 처리량을 증가시킵니다.

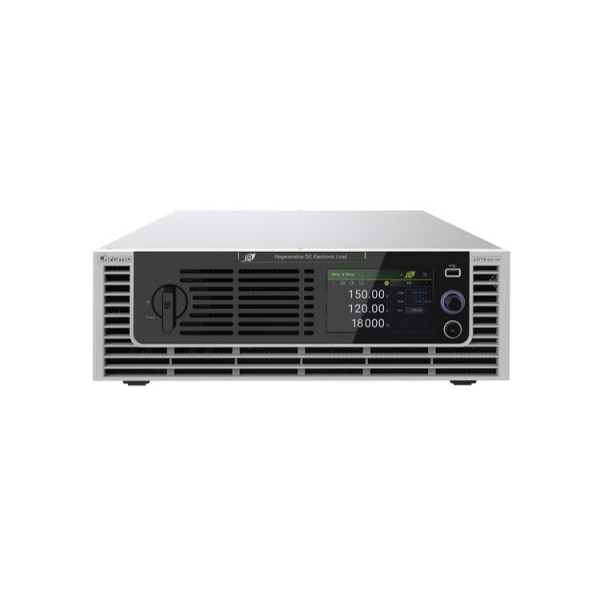

측정 기능과 관련하여 63700 시리즈는 실시간 및 정밀한 전압 및 전류 측정을 수행할 수 있습니다. 전면 패널에 TFT 터치 디스플레이와 회전식 노브가 있는 63700 시리즈는 편리한 조작 및 설정을 제공합니다. 이러한 장치는 LAN, USB, GPIB 또는 CAN을 통해 제어할 수도 있습니다.
또한 63700 시리즈는 과전류, 과전력 및 과열 보호 기능과 과전압 경보 메커니즘을 갖추고 있어 테스트 중 제품 신뢰성을 보장합니다. 이러한 속성으로 인해 설계 검증 및 자동화된 테스트 시스템에 통합하는 데 이상적인 테스트 솔루션이 됩니다.
Application
Chroma 63700 시리즈의 재생 전자 부하는 최대 93%의 에너지 회수 효율을 달성합니다. 또한 높은 전력 밀도를 특징으로 하여 크기를 효과적으로 줄이고 공간을 절약할 수 있습니다. 이러한 부하는 차량 DC 충전소, 단방향 온보드 충전기, 자동차 배터리 방전, 연료 전지 방전 등 다양한 전원 공급원의 장기 신뢰성 테스트 애플리케이션에 적합합니다. 63700 시리즈는 병렬로 연결하면 최대 전력 180kW에 도달할 수 있어 5kW에서 180kW 범위의 전력 요구 사항에 적합합니다.
DC EVSE Stability Testing
Single/Bidirectional Onboard Charger Stability Testing
EV Battery Discharge Testing*
AC/DC & DC/DC Converter Life Cycle Testing
Server & Communication Power Supply Reliability Testing
Energy Storage System Discharge Testing
Fuel Cell Discharge Testing
Power Electronic Components Inspection or Reliability Testing
Solar Array Load Testing
* Requires external protection fixtures
재생 부하, 기존 부하, 저항성 부하의 주요 차이점은 에너지를 소산하는 방식, 전류 리플의 크기, 전류 파형의 기울기, 전력 밀도에 있습니다. 재생 부하의 핵심 장점은 소비된 에너지를 전력망으로 다시 공급하여 에너지 낭비를 줄이고 탄소 배출량을 줄이는 데 도움이 된다는 것입니다. 기존 부하는 전류 리플이 적고 전류 슬루 속도가 빠르다는 장점이 있습니다. 반면 저항기는 응답 시간이 가장 빠르지만 크기가 크고 에너지를 더 많이 소비하며 전력 밀도가 가장 낮습니다. 사용자는 특정 테스트 요구 사항에 따라 적절한 부하를 선택할 수 있습니다. 일반적으로 재생 부하는 내구성 테스트, 신뢰성 테스트, 스트레스 테스트 및 전원 공급 장치의 배터리 방전 테스트에 적합하여 작업장 온도와 전기 비용을 크게 줄일 수 있습니다.
63700 시리즈는 소비된 전기 에너지를 AC 전류로 효율적으로 변환하여 전력망에 다시 공급하는 에너지 회수 직류 전자 부하를 특징으로 하며, 최대 93%의 인상적인 효율을 달성합니다. 회수된 전기 에너지는 시설 내 다른 장비에서도 활용할 수 있어 전체 에너지 소비를 절감하고 탄소 배출량을 줄여 환경에 미치는 영향을 줄일 수 있습니다. 이 접근 방식은 또한 운영 중 전자 부하로 인해 발생하는 열을 효과적으로 줄여 에어컨 에너지 소비를 줄이고 전기 비용을 절감합니다.
다음 두 가지 예는 기존 전자 부하와 재생 전자 부하의 차이점을 비교한 것입니다.
예 1
11kW 온보드 배터리 충전기(OBC)를 사용한 1,000시간 신뢰성 테스트
▲ 11kW OBC
- 기존의 전자 부하는 테스트 중에 약 11,000kWh를 소비합니다.
반면 재생 부하는 약 770kWh를 소비하여 최대 10,230kWh를 절약할 수 있습니다. 이는 약 1,985달러 상당의 에너지 절약과 3.95톤의 탄소 배출량 감소로 이어집니다.
예 2
30kW 전기차 충전소 전력 모듈 생산. 생산 과정에서 모듈의 평균 출력은 5kW입니다. 생산은 하루 20시간, 한 달에 30일 동안 진행됩니다.
▲ 30kW EVSE Power Module
- 기존 전자 부하로 테스트할 때 연간 에너지 소비량은 약 36,000kWh로, 약 13,932kg의 탄소 배출량을 나타냅니다.
재생 부하를 사용하면 연간 에너지 소비량은 약 2,520kWh이며, 그 결과 약 975kg의 탄소 배출량이 감소합니다. 이로 인해 약 12.96미터톤의 탄소 배출량이 감소합니다.
이 예에서 연간 전기 절약량은 열 조절 비용을 제외하고 미화 0.194 x 33,480kWh = 미화 6,495달러입니다.
참고:
* 재생 부하(63718-1200-40)의 효율은 93%입니다.
* 1kWh의 전력 소비량은 약 0.855파운드(0.387kg)의 탄소 배출량과 같습니다. (출처)
* 2023년 6월 캘리포니아 산업용 전기 요금 $0.194/kWh 기준. (출처)
* 이 계산들은 전자 부하의 전력 소비만을 고려하며, 다른 전력 소비와 비용은 고려하지 않습니다.
* 5kW x 20hrs x 30days x 12 months = 36,000kWh；36,000kWh x 0.387kg = 13,932kg
* 0.35kW x 30hrs x 30days x 12months = 2,520kWh；2,520kWh x 0.387kg = 975kg
63700의 뛰어난 전력 밀도는 70% 더 작은 폼 팩터로 패키징된 18kW의 정격 전력을 가능하게 합니다. 이 혁신적인 설계는 크고 번거로운 고출력 부하라는 기존의 개념에 도전하며 귀중한 실험실 공간을 절약하는 간결한 솔루션을 제공합니다.
Chroma 63700 시리즈 재생 DC 부하에는 최적화된 속도와 제어 성능을 위한 디지털 신호 마이크로프로세서가 장착되어 있습니다. 전압(0.05%+0.05%F.S)과 전류(0.1%+0.1%F.S.)의 높은 측정 정확도는 신뢰할 수 있고 정밀한 측정을 보장합니다. 시리즈의 모든 모델은 수동 또는 원격으로 작동할 수 있습니다. 고출력 테스트 애플리케이션의 경우, 사용자는 동기식 로딩을 통해 마스터-슬레이브 설정에서 여러 유닛을 병렬로 처리하여 실제 부하 조건을 정확하게 시뮬레이션할 수 있습니다.
63700 시리즈는 다양한 테스트 요구 사항을 충족하기 위해 정전압(CV), 정전류(CC), 정전 저항(CR) 및 정전력(CP) 작동 모드를 제공합니다. 예를 들어, CC 및 CR 모드에서 전압원 DUT(테스트 중인 장치)을 테스트할 때 부하를 사용하여 다양한 부하 조건에서 DUT의 출력 전압이 안정적으로 유지되는지 확인할 수 있습니다. 온보드 충전기(OBC), 배터리 충전기 또는 충전소의 경우 충전기가 정전류 모드로 작동하면 63700은 정전압 모드를 사용하여 충전 배터리의 전압 변동을 시뮬레이션하여 충전기의 설정된 출력 전압에서 충전 전류의 정확성을 보장합니다. 테스트 대상이 배터리인 경우 전자 부하를 정전류 또는 정전압 모드로 설정하여 배터리를 방전할 수 있습니다. 이 두 가지 전자 부하 모드를 사용하여 많은 배터리 테스트 애플리케이션, 전력 소비 및 기타 조건을 테스트할 수 있습니다.
63700 시리즈는 오른쪽 다이어그램에 표시된 것처럼 프로그래밍 가능한 동적 부하(Dynamic Current Load CCD) 모드를 제공합니다. 프로그래밍 가능한 매개변수에는 고전류/저전류 레벨, T1/T2, 상승/하락률 및 실행 횟수 설정이 포함됩니다. 사용자는 언급된 기본 매개변수 외에도 지정된 기간 동안 1~65,535의 범위로 반복 횟수를 구성할 수도 있습니다.
63700 시리즈는 256개의 프로그래머블 로드 시퀀스가 사전에 장착되어 있어 사용자가 다양한 실제 로드 조건을 시뮬레이션할 수 있습니다.
프로그래밍된 로드 시퀀스에 대한 일반적인 응용 프로그램의 예 중 하나는 다음과 같습니다:
배터리 방전 및 기타 애플리케이션(예: 노트북, 전기 자동차, 전기 스쿠터):
동적 부하의 다양한 전류 파형을 시뮬레이션하여 두 개 이상의 전류 레벨 또는 원샷 부하 시뮬레이션을 제공합니다.
배터리는 일반적으로 약 30%에서 50%의 용량으로 공장에서 배송됩니다. 생산 중 배터리 용량이 사용자 정의 비율을 초과하면 배송 전에 방전해야 합니다.
63700 시리즈는 정전류(CC), 정전 저항(CR), 정전력(CP)의 세 가지 방전 테스트 모드를 사용자에게 제공합니다. 차단 전압과 정지 시간(1초 - 100,000초)을 설정하면 부하가 적절히 종료되어 과도한 방전과 배터리 손상을 방지할 수 있습니다. 측정 측면에서 이 장치는 배터리의 방전 에너지(WH), 방전 용량(AH) 및 총 방전 시간을 측정할 수 있습니다.
예를 들어, 부하 켜기 버튼을 눌러 부하를 시작하면 63700의 내부 타이머가 카운트를 시작합니다. 타이머는 배터리 전압이 설정된 차단 전압에 도달하거나 부하 끄기 버튼을 눌러 부하를 중지할 때만 카운트를 중지합니다. 배터리 방전 테스트 기능은 슈퍼 커패시터 및 유사한 애플리케이션의 방전 시간 테스트를 수행하는 데에도 사용할 수 있습니다.
*이 기능은 아직 지원되지 않습니다. 자세한 내용은 저희 사무실로 문의해 주세요.
63700 재생 부하는 최적의 효율성을 위해 절전 모드를 제공합니다. 부하가 사용자가 설정한 유휴 시간보다 더 오래 유휴 상태로 남아 있으면 63700은 주 전원(예: 모듈 전원)을 차단하고 시스템 전원을 유지한 다음 절전 모드로 전환합니다. 절전 모드에서는 아래 이미지와 같이 작동 인터페이스가 세미 오프 상태가 됩니다.
