배터리 팩/모듈 테스트 시스템
총 6개의 상품이 있습니다.
- 갤러리형
- 리스트형
-
- 배터리 팩 자동검사시스템 Model 8720
- 주요 특징
배터리 생산 라인 또는 배터리 개발 테스트에 적합한 설계
품질보증에 대한 효율성 최대 80% 향상
BMS 기능, 커넥터 절연 및 내압, 배터리 모듈 성능 검사
충전/방전 전력 범위: 5kW ~ 350kW
충전/방전 전압 범위: 0V~900V
충전/방전 전류 범위: 0A~1000A
표준 테스트 항목에 절연 저항, 전기, 소프트웨어/통신 및 배터리 성능 테스트가 포함됩니다.
자동 스위치 제어를 통해 맞춤형 배터리 모듈을 연결하는 픽스쳐를 손쉽게 만들 수 있습니다
제어 시스템은 생산 현장의 상황을 쉽게 제어할 수 있도록 개방형 소프트웨어 플랫폼으로 사용이 간편하며 MES(Manufacturing Execution System)와 통합할 수 있습니다.
응용 분야
전기차 배터리 모듈
자동차
전력 저장 시스템
-

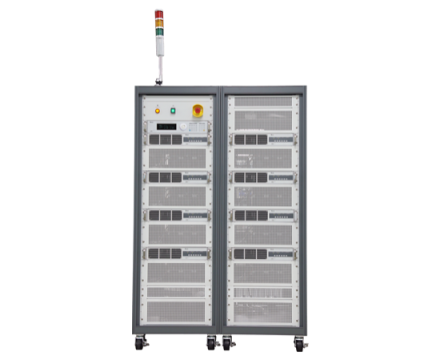

- 재생 배터리 팩 테스트 시스템 Model 17020E
- 충전/방전 모드(CC, CV, CP)
전력 범위:
10kW/20kW (단일 채널)
30kW/40kW/50kW/60kW/70kW/80kW (평행)
전압 범위: 60V/100V/ 200V
전류 범위:
60V：180A/360A per channel；720A(평행)
100V/200V：100A per channel；
100V/200V：200A/300A/400A/500A/600A/700A/800A(평행)
회생 배터리 에너지 방전, 효율성 85%
더 높은 전류를 위해 채널 병렬 연결 가능
주행 사이클 시뮬레이션
전류 중단 없이 빠른 전류 변환
고정밀 측정
오버슈트 없는 원활한 전류
테스트 데이터 분석 기능
데이터 복구 보호 (전원 차단 후)
독립형 멀티 채널 보호
-

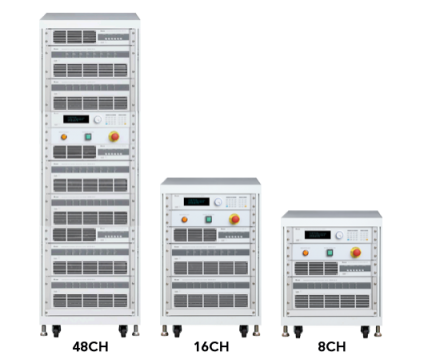

- 재생 배터리 팩 테스트 시스템 Model 17020
- 주요 특징
회생 배터리 에너지 방전, 효율성 85%
에너지 절약
환경 보호
낮은 열 발생
더 높은 전류 위한 병렬 채널 연결 가능
충전/방전 모드(CC, CV, CP)
전력 범위: 채널 당 600W, 1.25KW, 2.5KW, 5KW, 10KW, 20kW, 30kW, 50kW, 60KW
전압 범위: 채널 당 20V, 60V, 100V, 200V, 500V
전류 범위: 최대 2600A(병렬)
운전 사이클 시뮬레이션
고정밀 측정
빠른 전류 변환
오버슈팅 없이 원활한 전류
테스트 데이터 분석 기능
데이터 복구 보호(전원 장애 이후)
독립형 멀티 채널 보호
BMS 데이터 기록
열 챔버 제어 통합
응용 분야
EV 배터리 모듈
전기 스쿠터
전기 자전거
UPS
에너지 저장 배터리
전원 도구
자동차 배터리
납축전지
-
- 재생 배터리 팩 테스트 시스템 Model 17040
- 주요 특징
배터리 테스트(IEC, ISO, UL, GB/T 등)에 대한 국제 표준 준수
재생 배터리 에너지 방전(Eff. >90%, PF >0.95, I_THD <5%)
최적의 분해능을 제공하는 자동 범위 지정 기능을 위한 다중 전압 및 전류 범위
높은 정확도의 전류/전압 측정(±0.05%FS/±0.02%FS)
2밀리초의 전류 회전율(10%~90%)
NEDC, FUDS, HPPC에 대한 동적(전류/전력) 주행 프로필 시뮬레이션 테스트
테스트 채널 병렬 기능
테스트 데이터 분석 기능
데이터 복구 보호(전원 차단 후)
오류 조건에 대한 자동 보호
배터리 시뮬레이터(옵션)
고전력 테스트 장비
전압 범위: 60~1,000V
전류 범위: 0~1500A
전력 범위: 0~600kW
사용자 지정 통합 기능
통합된 온도 챔버
BMS 데이터 분석
멀티 채널 전압/온도 기록
응용 분야
전력 배터리 모듈
에너지 저장 시스템
모터 드라이버
전력 제어 시스템
-

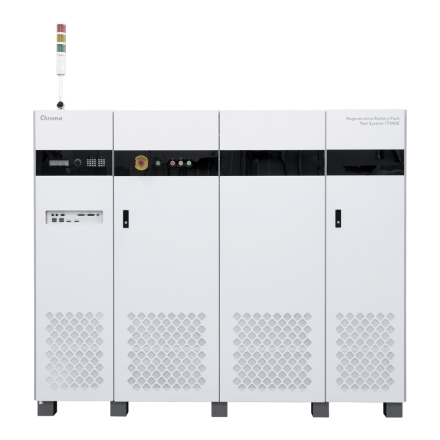

- 에너지 회생 배터리 팩 테스트 시스템 Model 17040E
- 주요 특징
Meets international standards for battery testing: IEC, ISO, UL, and GB/T, etc.
Regenerative battery energy discharge (Eff. >92%, PF >0.99, I_THD <3%)
Auto-ranges with multiple voltage and current ranges for optimal resolution
High accuracy current/voltage measurement
±(0.05% of range)
±(0.02% of reading ± 0.02% of full scale)
Current slew rate (10%-90%)
Max speed：1ms
Dynamic (current/power) driving profile simulation tests for NEDC, FUDS, HPPC
Test channel parallel function
Test data analysis function
Data recovery protection (after power failure)
Automatic protection for abnormalities
Battery simulator (option)
High power test equipment
Voltage range: 5~1700V
Current range: 0~7200A
Power range: 0~2.4MW
Customized integration functions
Integrated temperature chamber
BMS data analysis
Multi-channel voltage/temp. recording
Fields of Application
Power battery module
Energy storage system
Motor driver
Power control system
-

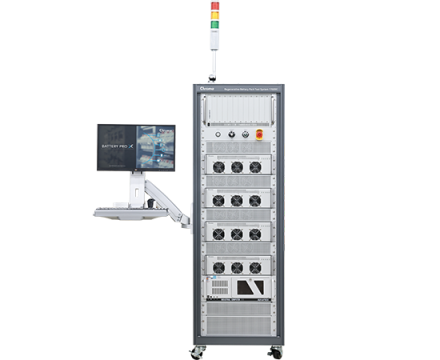

- 재생 배터리 팩 테스트 시스템 Model 17020C
- 주요 특징
Charge/discharge modes (CC, CV, CP)
Power Range: 10KW-80kW per channel with addition of 10kW per module
Voltage Range: 150V
Current Range: 100A per channel and parallel up to 800A
Regenerative battery energy discharge with >90% efficiency
Energy and Cost saving
Low heat and less noise generation
D/D efficiency: 95-97% (>5% rated power)
Standby loss 2.56W per channel
Parallel channel control through software
Driving cycle simulation with 5ms slew rate from 10% to 90%.
High resolution measurement (18bit)
Smooth current transition from charge to discharge or vice versa without over shoot
Graphically aided test data analysis and statistics
Data recovery protection after power failure
Applications
EV battery module
Electric scooter
Electric bike
UPS
Energy storage battery
Power tools
Car battery
Lead-acid battery
